Stempeln



• Was bedeuten die Einstellungen im Stempelbefehl?
• Erfassung von Gruppendimension wird unterschiedlich dargestellt



Was bedeuten die Einstellungen im Stempelbefehl?



Hinweis: Die Maske unterscheidet sich, abbhängig davon ob Sie eine pixelbasiertes oder textbasiertens PDF-Dokument öffnen. Siehe auch Erfassung von Gruppendimension wird unterschiedlich dargestellt



1. Startnummer:
   Legen Sie die Startnummer fest mit der Sie beginnen möchten. Sie können auch das Dezimaltrennzeichen Punkt (Bsp.: 1.1, 1.2, 1.3) oder Buchstaben (Bsp.: A, B, C, bzw. A.1, A.2, A.3 usw.) verwenden.
2. Inkrement:
   Legen Sie fest in welchen Schritten sie die Nummerierung durchführen möchten.
   Bsp.: 1, 2, 3, 5 oder 10, 20, 30, 40, 250 usw..

3. Stempelwert konstant
   Für jeden Stempel wird die selbe Startnummer vergeben. Bsp.: 5, 5, 5, 5
4. Maß- und Toleranzübernahme
   Wenn nicht aktiv müssen nach dem Setzen des Stempels keine Werte hinterlegt werden.
5. Erfassung einzelner Dimensionen (manuelles Stempeln)
   Passend zum Stempel muss jedes Nennmaß manuell ausgewählt werden.
   1. Einzelklick: Mit einem Klick auf das Maß den Wert übernehmen.
      Box: Zur Übernahme des Maßes ein Viereck um das Maß ziehen.
   2. OCR
      Die Werte werden per OCR (Bilderkennung) übernommen
      Texterfassung: OCR versucht Textnotizen (bspw. hinter einem Maß) zu erkennen.

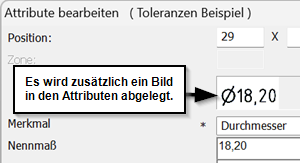

      Bildaufnahme: In den Stempelmerkmalen wird zusätzlich ein kleines Bild mit dem Wert hinterlegt.

6. Erfassung von Gruppendimensionen (automatisches Stempeln)
   Erfassen Sie mehrere Maße indem Sie einen Rahmen um den gewünschten Teil einer Zeichnung ziehen. Mit Offsets können Sie die Stempel entsprechend ihrer Eingabe versetzen.
   Textnotizen ignorieren: Verhindert, dass beim automatischen Stempeln Textnotizen gestempelt werden.
7. Wählen Sie eine passende Toleranztabelle aus. Obere und unterer Toleranz wird entsprechend der Tabelle ausgefüllt.
8. Farbe des Stempels
9. Größe des Stempels
   Führungslinie: Zusätzlich zum Stempel wird ausgehend vom Stempel eine Linie gezeichnet.
10. Auswahl des Bemaßungsstandards. Standardmäßig "Linear Dimension". Alternativ "Ordinate Dimension" (Koordinatenbemaßung) passend zur Zeichnung wählen.
11. Sprache der OCR-Erkennung. Für Zeichnung mit deutschem Text die Sprache "deu" auswählen.
    Die richtige Auswahl der Sprache verbessert die OCR-Erkennung.
12. OCR DPI: Qualität der OCR-Erkennung. Je höher der Wert umso besser die Erkennung. Höhere Werte benötigen mehr Rechenleistung.

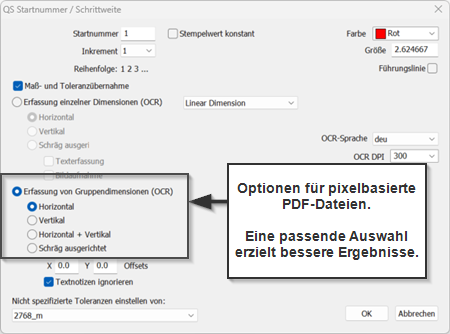

Erfassung von Gruppendimension wird unterschiedlich dargestellt



Abhängig von der PDF werden für die Erfassung von Gruppendimensionen unterschiedliche Optionen angezeigt. CAD QS unterscheidet zwischen pixelbasierten oder textbasierten PDF-Dokumenten. Pixelbasierte PDF-Dokumenten werden als Bild gespeichert und enthalten bspw. keinen Text oder Schriftarten. Die Erfassung der Maße und weiteren Informationen erfolgt per OCR (Texterkennung).

Die Auswahl der passenden Option entscheidet über das Ergebnis der Texterkennung. Bspw. sollte horizontal gewählt werden, wenn die Zeichnung nur horizontale Maße aufweist.
